MOSFET JENIS FUNGSI DAN CARA KERJA

 MOSFET

BAMBANG SUPRIYONO

TE 10.OOO29
 Apakah pengertian transistor mosfet? Transistor Metal Oxide Semiconductor Field-Effect Transistor atau biasa disebut MOSFET adalah sejenis transistor yang digunakan sebagai penguat, tapi paling sering transistor jenis ini difungsikan sebagai saklar elektronik.

Ada dua jenis MOSFET menurut jenis bahan semikonduktor pembuatnya, yaitu tipe  N (nMOS) dan tipe P (pMOS).

Bahan semikonduktor yang digunakan untuk membuat MOSFET adalah silikon, namun beberapa produsen IC, terutama IBM, mulai menggunakan campuran silikon dan germanium (SiGe) sebagai kanal MOSFET.

Sayangnya, banyak semikonduktor dengan karakteristik listrik yang lebih baik daripada silikon, seperti galium arsenid (GaAs), tidak membentuk antarmuka semikonduktor-ke-isolator yang baik sehingga tidak cocok untuk MOSFET. Hingga kini terus diadakan penelitian untuk membuat isolator yang dapat diterima dengan baik untuk bahan semikonduktor lainnya.


Simbol-Simbol MOSFET

		P-channel N-channel JFET MOSFET enh MOSFET enh (no bulk) MOSFET dep

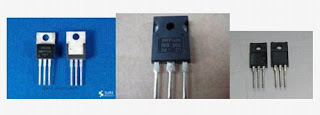

FET bentuk fisiknya seperti transistor. Fungsinya adalah untuk menaikkan tegangan atau menurunkan tegangan.
FET memiliki tiga kaki juga yaitu :

• GATE (G) adalah kaki input
• DRAIN (D) adalah kaki output
• SOURCE (S) adalah kaki sumber

Fungsinya biasanya digunakan pada rangkaian power supply jenis switching untuk menghasilkan tegangan tinggi untuk menggerakkan trafo.



Kakinya biasanya sudah pasti yaitu bila kita hadapkan FET ke arah kita maka urutan kakinya dari kiri ke kanan adalah GATE, DRAIN, SOURCE.

• Contoh FET penaik tegangan : K 793, K 1117, K 1214, IRF 630, IRF 730, IRF 620, dll.
• Contoh FET penurun tegangan : IRF 9610, IRF 9630, dll (biasanya 4 angka u/ IRF)



• FET PENAIK TEGANGAN

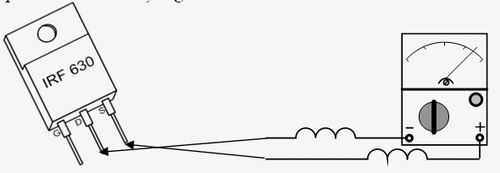

Cara mengukur :
Batas ukur Ohmmeter X10 / X1K





• FET PENURUN TEGANGANCara mengukur :
Batas ukur Ohmmeter X10 / X1K
